Bắn thép carbon thấp

Thép carbon thấp được sản xuất từ Công nghệ Công nghiệp Haishan Sơn Đông là vật liệu mài mòn hình cầu được sản xuất từ ​​ thép phế liệu carbon thấp chất lượng cao. Hàm lượng carbon được kiểm soát ở mức 0,2% hoặc thấp hơn và cú đánh được tạo ra bằng cách nấu chảy lò tần số trung gian, nguyên tử hóa nước áp suất cao và ủ ở nhiệt độ thấp. Sản phẩm cuối cùng có cấu trúc vi mô chủ yếu là bainite và độ cứng ổn định HRC25-35, mang lại tác động nhẹ nhàng hơn so với bắn thép cứng tiêu chuẩn.

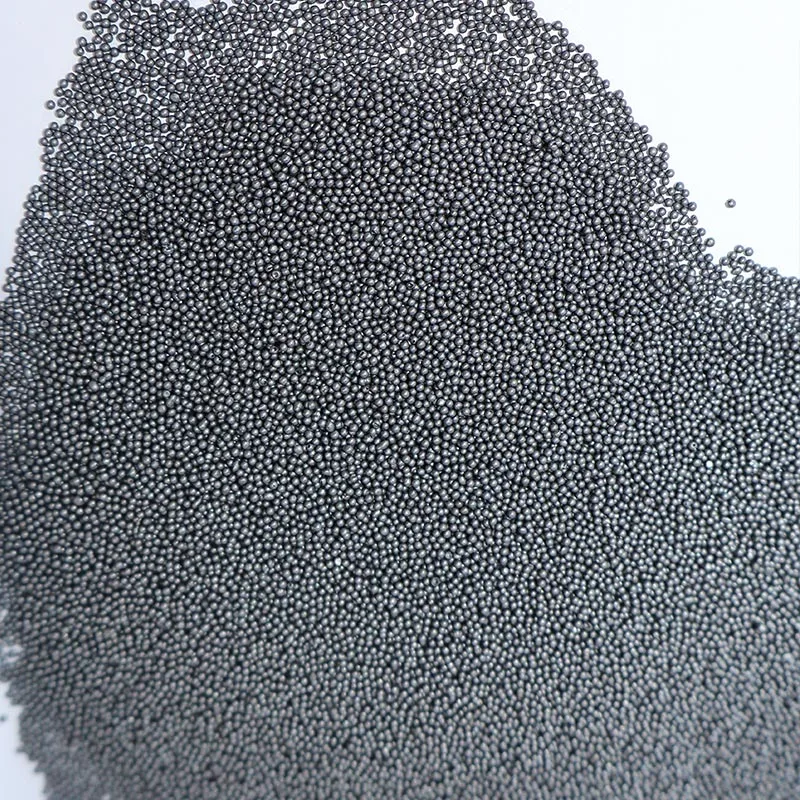

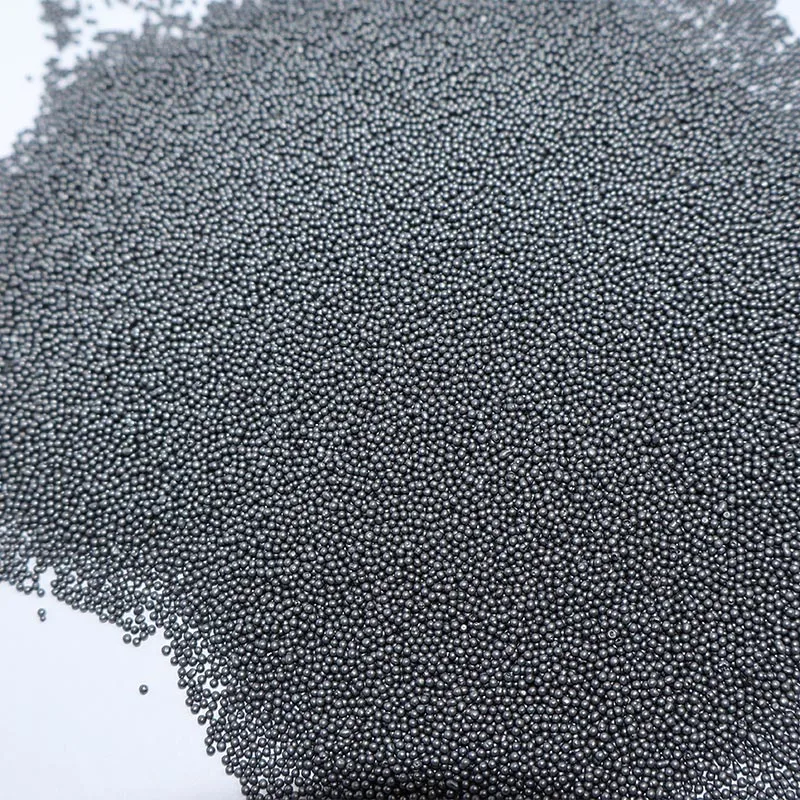

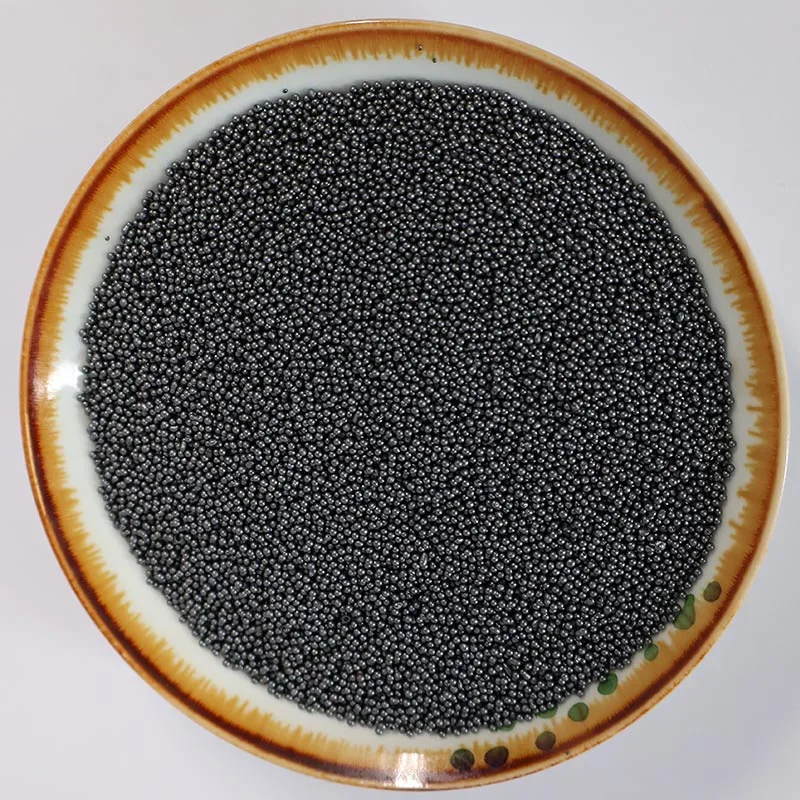

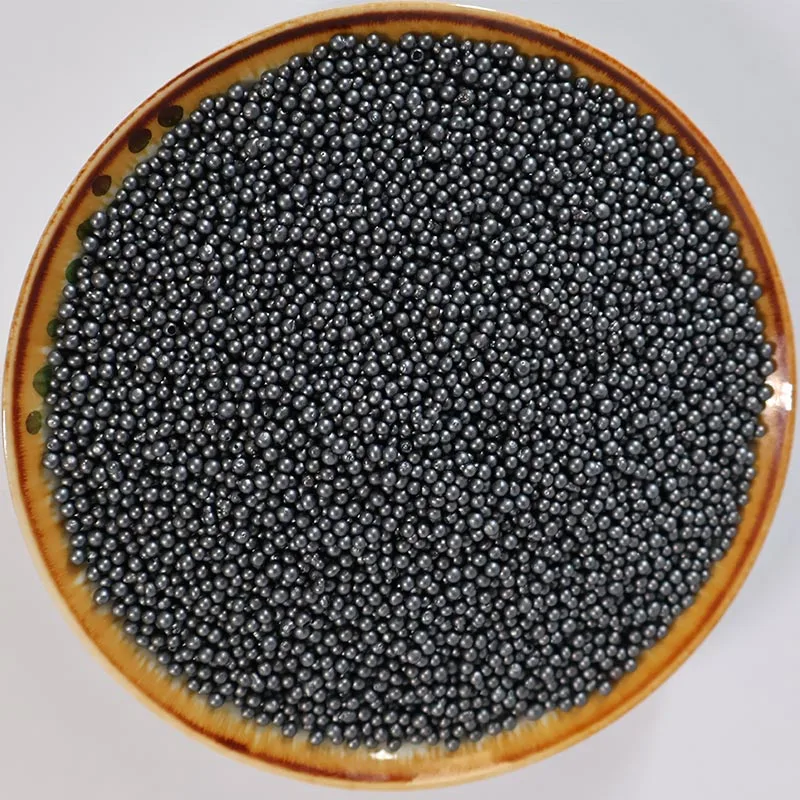

Ảnh có các hạt hình cầu hoàn chỉnh không có cạnh sắc và kích thước hạt đồng đều. Lưu huỳnh và phốt pho tạp chất được kiểm soát chặt chẽ trong quá trình sản xuất nhằm giảm nguy cơ nhiễm bẩn bề mặt phôi. Điều này làm cho thép cacbon thấp thích hợp để xử lý bề mặt trên các kim loại mềm hơn và các bộ phận có thành mỏng.

Thông số kỹ thuật chính

Đặc tính hiệu suất

• Khả năng chống gãy xương:Dưới tác động tần số cao lặp đi lặp lại, đạn hiếm khi bị nứt hoặc biến dạng. Điều này dẫn đến tuổi thọ dài hơn so với thép đúc có hàm lượng carbon cao và giảm nhu cầu nạp lại chất mài mòn thường xuyên.
• Độ cứng tác động thấp:Tác động mềm không làm trầy xước hoặc làm hỏng các chi tiết gia công có thành mỏng hoặc nền kim loại mềm. Kích thước ban đầu và bề mặt hoàn thiện được bảo tồn.
• Kết cấu bề mặt mịn:Cú bắn để lại vết va chạm tinh tế, không có hố hoặc vết lõm cứng, đáp ứng yêu cầu về hình thức có độ chính xác cao.
• Tạp chất được kiểm soát:Các giới hạn nghiêm ngặt về lưu huỳnh và phốt pho giúp giảm thiểu ô nhiễm bề mặt trong quá trình nổ mìn, giúp tránh ăn mòn thứ cấp hoặc nhuộm màu trên các bộ phận nhạy cảm.
• Hiệu quả chi phí:Đối với các hoạt động làm sạch nhẹ hàng loạt, bắn thép cacbon thấp mang lại tỷ lệ chi phí-hiệu suất tốt hơn so với bắn thép hợp kim. Tuy nhiên, khả năng cắt của nó còn hạn chế nên không thích hợp để loại bỏ lớp gỉ sét nặng hoặc lớp oxit dày.

Ứng dụng điển hình

Chất mài mòn này được sử dụng để loại bỏ rỉ sét nhẹ và hoàn thiện bề mặt mờ trên kim loại mềm, phôi có thành mỏng, và các thành phần chính xác. Các ứng dụng phổ biến bao gồm:

• Làm mờ và loại bỏ chất giải phóng cho vật đúc bằng hợp kim nhôm và hợp kim kẽm
• Tiền xử lý bề mặt mờ cho tấm thép không gỉ và tấm thép mạ kẽm
• Loại bỏ các lớp oxit nhẹ trên các bộ phận phần cứng chính xác
• Làm sạch không phá hủy các bộ phận kim loại bên trong ô tô và phụ kiện thiết bị y tế
• Loại bỏ rỉ sét nhẹ trên kệ kết cấu thép nhẹ

Sản phẩm hoạt động tốt với máy phun trống và máy phun cát chính xác. Nó không được khuyến khích để loại bỏ rỉ sét nặng hoặc loại bỏ lớp oxit dày trên kết cấu thép lớn.

Phân bố kích thước hạt

Cú sút bằng thép cacbon thấp so với cú đánh bằng thép đúc thông thường

Kiểm soát và kiểm tra chất lượng

Mỗi lô sản xuất đều được thử nghiệm trong phòng thí nghiệm nội bộ của chúng tôi. Các cuộc kiểm tra sau đây được thực hiện:

• Phân tích thành phần hóa học (C, Mn, Si, S, P) bằng máy quang phổ đọc trực tiếp SPECTRO
• Kiểm tra độ cứng (Rockwell HRC) trên nhiều mẫu mỗi lô
• Kiểm tra kim loại để xác nhận cấu trúc bainite
• Phân tích phân bố kích thước hạt bằng phương pháp sàng tiêu chuẩn
• Kiểm tra độ cầu và khuyết tật bề mặt
• Đo mật độ bằng phương pháp thế chỗ rượu
• Kiểm tra tuổi thọ mỏi bằng máy kiểm tra tuổi thọ mỏi Irwin cho các ứng dụng được chọn

Tất cả các sản phẩm đều được sản xuất theo tiêu chuẩn GB/T 18838 và SAE J444. Truy xuất nguồn gốc hàng loạt là duy trì từ khâu kiểm tra nguyên liệu thô đến khâu gửi hàng cuối cùng.

Câu hỏi thường gặp

Sự khác biệt giữa bắn thép carbon thấp và bắn thép đúc tiêu chuẩn là gì?

Bắn thép carbon thấp có hàm lượng carbon từ 0,2% trở xuống và độ cứng HRC25-35. Bắn thép đúc tiêu chuẩn thường chứa 0,85-1,20% carbon và có độ cứng HRC40-50. Độ cứng thấp hơn của đạn carbon thấp tạo ra tác động nhẹ nhàng hơn, an toàn hơn cho các bộ phận kim loại mỏng hoặc mềm.

Những ứng dụng nào phù hợp nhất cho việc bắn thép cacbon thấp?

Nó hoạt động tốt để mài nhẵn, hoàn thiện mờ và làm sạch nhẹ trên khuôn đúc nhôm và kẽm, tấm thép không gỉ, tấm mạ kẽm, phần cứng chính xác và các thành phần thiết bị y tế. Nó không thích hợp cho việc loại bỏ rỉ sét nặng hoặc cặn dày.

Làm cách nào để chọn kích thước hạt phù hợp cho quy trình của tôi?

Kích thước hạt phụ thuộc vào vật liệu phôi, độ bóng bề mặt mong muốn và thiết bị nổ. Kích thước mịn hơn thường được sử dụng cho các bộ phận mỏng manh, trong khi kích thước thô hơn xử lý các khu vực lớn hơn. Tham khảo bảng kích thước hạt ở trên hoặc liên hệ với nhóm kỹ thuật của chúng tôi để có khuyến nghị cụ thể.

Liệu cú sút bằng thép carbon thấp có tồn tại lâu hơn cú đánh bằng thép carbon cao không?

Trong các ứng dụng có tác động thường xuyên lên phôi mềm, thép cacbon thấp thường cho thấy khả năng chống gãy tốt và có thể cần phải nạp lại ít thường xuyên hơn. Tuổi thọ sử dụng thực tế phụ thuộc vào điều kiện vận hành và cài đặt thiết bị, vì vậy chúng tôi khuyên bạn nên thử nghiệm trong điều kiện sản xuất bình thường.

Tôi có thể lấy mẫu trước khi đặt hàng số lượng lớn không?

Có, yêu cầu mẫu đều được chào đón. Vui lòng liên hệ với nhóm bán hàng của chúng tôi về vật liệu phôi, loại thiết bị nổ và kích thước hạt ưa thích của bạn. Chúng tôi sẽ cung cấp một mẫu phù hợp để đánh giá.
