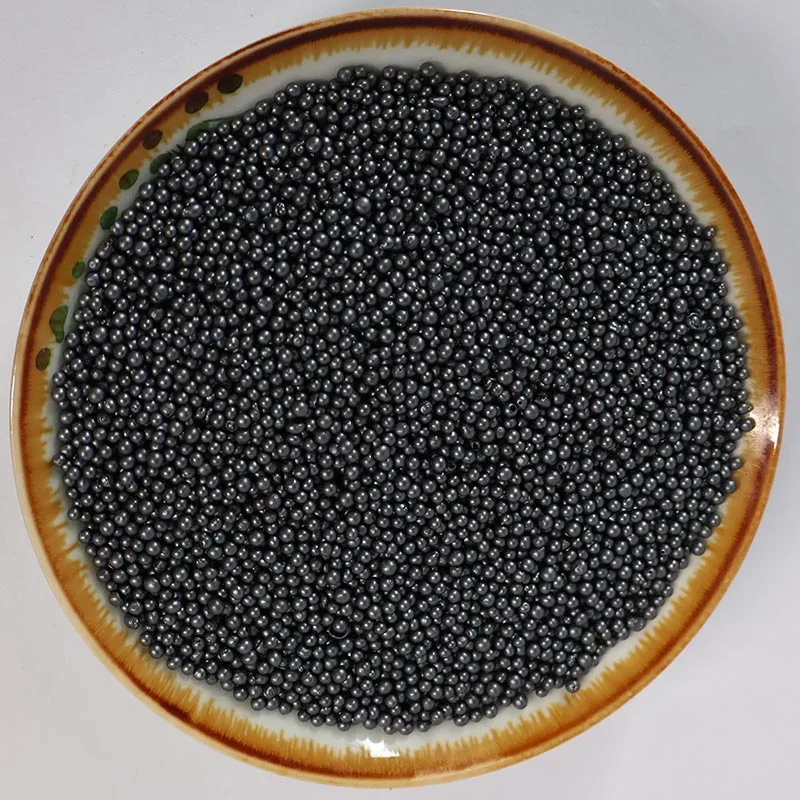

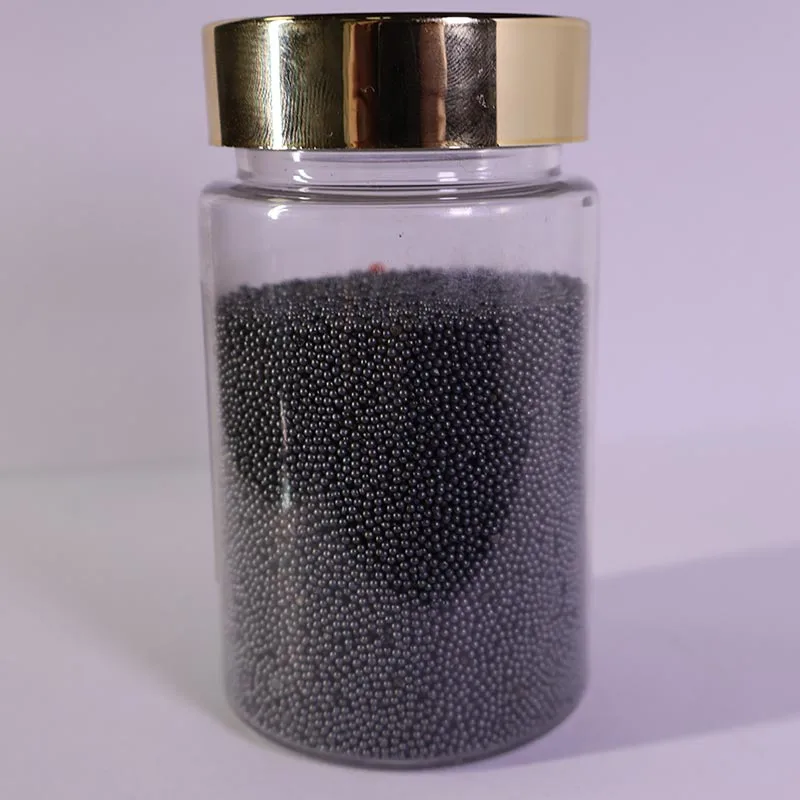

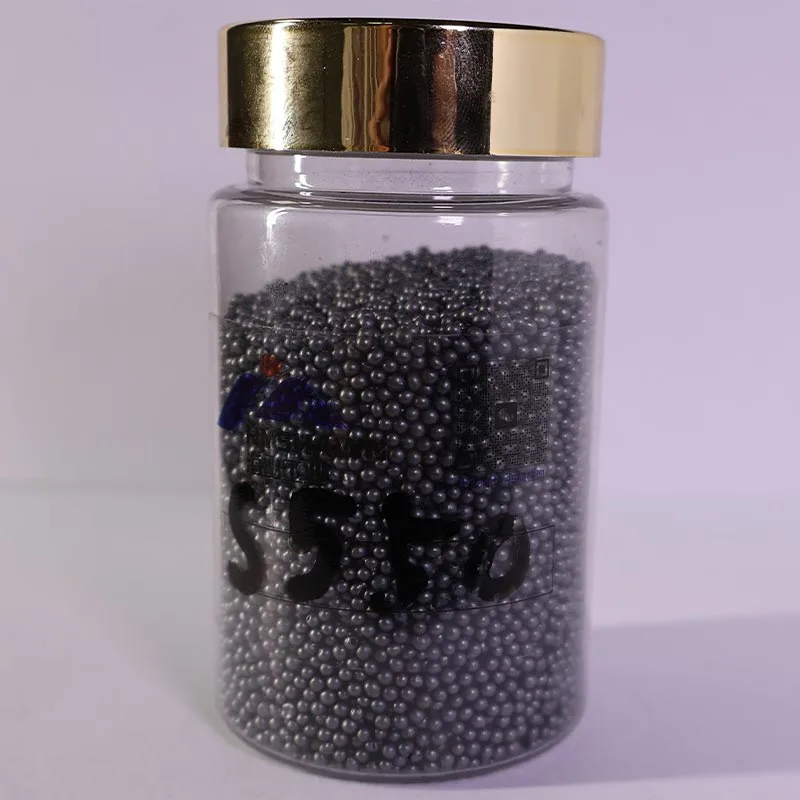

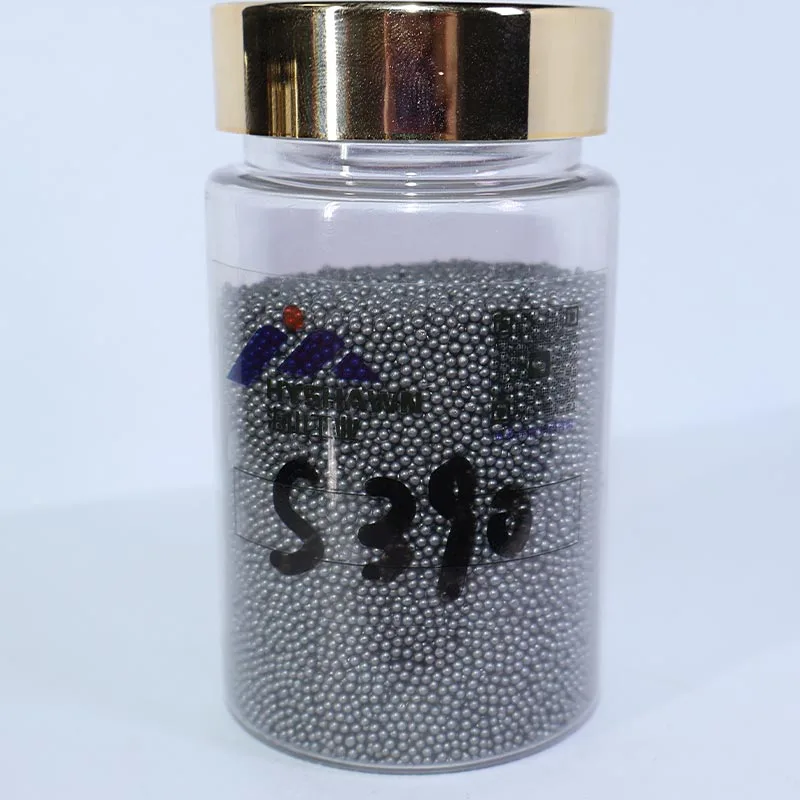

Bắn thép hợp kim

Bắn thép hợp kim từ Công nghệ Công nghiệp Haishan Sơn Đông được thiết kế để chuẩn bị bề mặt và thực hiện các công việc mài mòn khi bắn thép carbon tiêu chuẩn bị mòn quá nhanh hoặc không thể đạt được độ cứng cần thiết. Công ty có công suất sản xuất hàng năm là 100.000 tấn và phục vụ khách hàng tại hơn 50 quốc gia. Sản phẩm này được làm từ thép cacbon cao được hợp kim với crom, molypden, niken và mangan để cải thiện độ cứng, chống mài mòn và tuổi thọ mỏi do va đập. Nó không phải là chất mài mòn đa năng; nó được chọn cho các bộ phận có độ bền cao, làm sạch ở cường độ cao và các hoạt động mài mòn có kiểm soát.

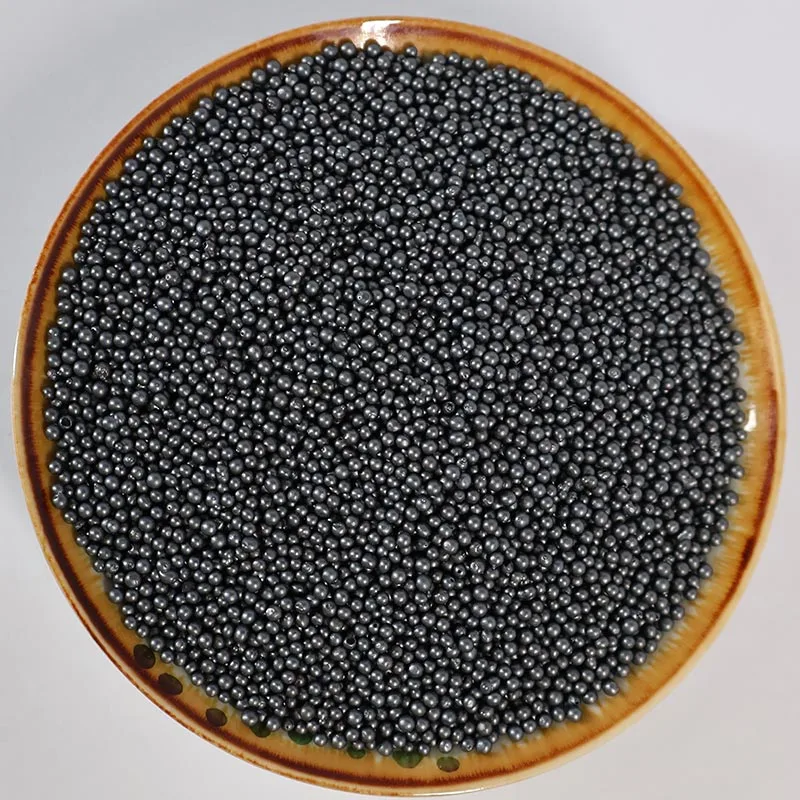

Thành phần và xử lý nhiệt

Vật liệu cơ bản là thép cacbon cao với phạm vi cacbon được kiểm soát từ 0,9% đến 1,3%. Các nguyên tố hợp kim được thêm vào trong quá trình nấu chảy để tinh chỉnh cấu trúc hạt và cải thiện tính chất cơ học. Thép nóng chảy được nguyên tử hóa thành dạng bắn, sau đó được xử lý nhiệt nhiều giai đoạn bao gồm tôi và ram. Quá trình này tạo ra cấu trúc martensitic được tôi luyện và phạm vi độ cứng HRC 55–65, tùy thuộc vào loại cụ thể. Quá trình xử lý nhiệt được thiết kế để giảm thiểu độ xốp bên trong và xỉ, nhưng không có quy trình sản xuất nào có thể đảm bảo không có khuyết tật. Kiểm tra hàng loạt được sử dụng để xác minh tính ổn định bên trong.

Thông số kỹ thuật

Độ cứng được đo bằng máy thử Rockwell trên các mặt cắt ngang được gắn từ mỗi lần gia nhiệt. Thành phần hóa học được xác minh bằng máy quang phổ đọc trực tiếp. Sự phân bố kích thước hạt được kiểm tra bằng phân tích sàng theo SAE J444. Mật độ được xác định bằng phương pháp thay thế rượu.

Hiệu suất dưới tải

• Chống mài mòn:Các thành phần hợp kim và độ cứng cao hơn mang lại khả năng chống mài mòn tốt hơn so với bắn bằng thép carbon tiêu chuẩn. Tuổi thọ sử dụng thực tế phụ thuộc vào điều kiện nổ mìn, độ cứng của phôi và áp suất vận hành. Các thử nghiệm trong phòng thí nghiệm cho thấy tuổi thọ tuần hoàn được cải thiện nhưng số chu kỳ chính xác phải được xác minh trên thiết bị của người dùng.
• Chống mỏi do va đập:Cấu trúc vi mô được tinh chế giúp các hạt chống nứt và vỡ trong các tác động tốc độ cao lặp đi lặp lại, giúp hỗn hợp làm việc ổn định trong thời gian dài hơn.
• Khả năng bắn peening:Độ cứng được kiểm soát và hình dạng hình cầu cho phép sản phẩm này được sử dụng trong các quy trình phun bi đòi hỏi cường độ cụ thể. Tuy nhiên, quy trình hoàn thiện phải đạt tiêu chuẩn theo thông số kỹ thuật liên quan cho từng bộ phận.
• Duy trì độ cứng ở nhiệt độ cao:Thành phần hợp kim và xử lý nhiệt giúp duy trì độ cứng ở nhiệt độ thường đạt được trong các máy phun cát liên tục. Điều này làm giảm tỷ lệ mất độ cứng trong thời gian dài.
• Sự vỡ hạt thấp hơn:Các hạt cứng hơn phân hủy chậm hơn so với bắn thép tiêu chuẩn, giúp giảm phát sinh bụi mịn. Mức độ bụi vẫn phụ thuộc vào tình trạng phôi và hệ thống thu gom bụi.

Được sử dụng ở đâu

Sản phẩm này dành cho các ứng dụng yêu cầu độ cứng cao hơn, tuổi thọ mài mòn dài hơn hoặc cường độ mài mòn ổn định hơn so với bắn thép carbon tiêu chuẩn. Sử dụng điển hình bao gồm:

• Bắn mài bánh răng, lò xo và các bộ phận truyền động
• Làm sạch các bộ phận thép tôi và tôi luyện
• Loại bỏ cặn oxit cứng trên thép cường độ cao
• Chuẩn bị bề mặt bình chịu áp lực và đường ống cao áp
• Nổ các kết cấu thép hàng hải nơi có vấn đề chống ăn mòn

Nó không được khuyến khích để loại bỏ rỉ sét nói chung trên thép cacbon thông thường, nơi mà hạt thép hoặc hạt thép tiêu chuẩn sẽ tiết kiệm hơn. Đối với các bộ phận bằng hợp kim nhôm, phải đặc biệt cẩn thận vì thép cứng có thể gây nhiễm bẩn bề mặt và độ nhám quá mức. Vật liệu bắn bằng thép không gỉ hoặc phi kim loại thường được ưu tiên cho các ứng dụng kim loại màu.

Hướng dẫn lựa chọn: Cú sút thép hợp kim và Cú sút thép carbon

Đối với các hoạt động trong đó tuổi thọ mài mòn và tính nhất quán của quy trình quan trọng hơn chi phí ban đầu, việc bắn thép hợp kim có thể mang lại tổng chi phí sở hữu thấp hơn. Để loại bỏ rỉ sét đơn giản trên thép cường độ thấp, bắn thép carbon thường là đủ.

Kiểm soát chất lượng và tài liệu

Mỗi lô sản xuất đều được lấy mẫu để xác định thành phần hóa học, độ cứng và phân bổ kích thước hạt. Phòng thí nghiệm được trang bị máy quang phổ đọc trực tiếp, máy đo độ cứng Rockwell và máy lắc sàng. Kiểm tra kim loại được thực hiện trên các mẫu đã chọn để xác minh tính chắc chắn bên trong. Giấy chứng nhận phân tích và báo cáo thử nghiệm được cung cấp kèm theo mỗi lô hàng. Các tài liệu bổ sung, bao gồm chứng nhận ISO 9001:2015 và phép đo mật độ, được cung cấp theo yêu cầu. Khả năng truy xuất nguồn gốc hàng loạt được duy trì từ nguyên liệu thô đến lô hàng cuối cùng.



Đóng gói và lưu trữ

Bao bì tiêu chuẩn là túi 25 kg có lớp lót PE chống ẩm bên trong bên trong túi dệt bằng polypropylen bên ngoài. Túi số lượng lớn 1.000 kg trên pallet có sẵn cho các đơn đặt hàng lớn. Để xuất khẩu, pallet được chuẩn bị đáp ứng yêu cầu ISPM 15. Bảo quản ở nơi khô ráo, có mái che và để túi cách xa mặt đất để tránh hấp thụ độ ẩm.

Câu hỏi thường gặp

Điều gì làm cho đạn thép hợp kim khác với đạn thép carbon tiêu chuẩn?

Bắn thép hợp kim có chứa thêm crom, molypden, niken và mangan, giúp cải thiện độ cứng và khả năng chống mài mòn. Nó được cung cấp ở độ cứng cao hơn (HRC 55–65) và dành cho các ứng dụng mà đạn tiêu chuẩn bị mòn quá nhanh hoặc không thể đạt được cường độ mài mòn cần thiết.

Cú đánh này có thể được sử dụng để bắn peening không?

Có, nó có thể được sử dụng trong quá trình gia công tinh khi độ cứng và kích thước nằm trong phạm vi quy định cho bộ phận. Tuy nhiên, mọi quy trình peening phải được thẩm định riêng biệt. Độ cứng cao có thể tạo ra cường độ cao hơn so với ảnh tiêu chuẩn, vì vậy các thông số quy trình phải được xác nhận.

Bắn thép hợp kim kéo dài bao lâu so với bắn thép carbon?

Trong các thử nghiệm có kiểm soát, đạn thép hợp kim thường bền hơn thép carbon tiêu chuẩn một khoảng đáng kể, nhưng sự cải thiện chính xác phụ thuộc vào điều kiện nổ mìn, độ cứng của phôi và định nghĩa về tuổi thọ sử dụng. Chúng tôi khuyên bạn nên chạy thử để đo mức tiêu thụ trên thiết bị của riêng bạn.

Bắn thép hợp kim có thể được sử dụng trên các bộ phận hợp kim nhôm?

Nó không được khuyến khích sử dụng cho hợp kim nhôm trừ khi quy trình này đã được xác nhận cụ thể. Bắn thép cứng có thể gây ô nhiễm bề mặt và độ nhám quá mức trên kim loại mềm. Bắn bằng thép không gỉ hoặc vật liệu phi kim loại thường là những lựa chọn an toàn hơn.

Nên chọn độ cứng nào để làm sạch thép cường độ cao?

Đối với các bộ phận thép cường độ cao hoặc thép tôi, độ cứng HRC 55–60 thường có hiệu quả. Nếu bản thân phôi rất cứng (trên HRC 45), có thể cần độ cứng bắn cao hơn để tránh mài mòn nhanh. Đội ngũ kỹ thuật của chúng tôi có thể đề xuất một loại cụ thể sau khi xem xét độ cứng bộ phận và yêu cầu bề mặt của bạn.

Sản phẩm có chứa niken hoặc molypden không?

Có, hợp kim bao gồm niken và molypden với số lượng được kiểm soát để cải thiện độ bền và độ ổn định độ cứng ở nhiệt độ cao. Thành phần chính xác được cung cấp trong báo cáo phân tích hóa học hàng loạt.

Phân bố kích thước hạt
