Grit thép cacbon cao

High Carbon Steel Grit là chất mài mòn kim loại góc cạnh được sản xuất bởi Công nghệ Công nghiệp Haishan Sơn Đông thông qua việc nghiền, sàng lọc và ủ các viên thép đã chọn. Các hạt có cạnh sắc nét, không đều và độ cứng được kiểm soát. Sản phẩm này được thiết kế để chuẩn bị bề mặt mạnh mẽ ở những nơi cần loại bỏ rỉ sét dày, cặn nhà máy và xỉ hàn và những nơi cần có biên dạng neo sâu trước khi phủ.

Quy trình sản xuất

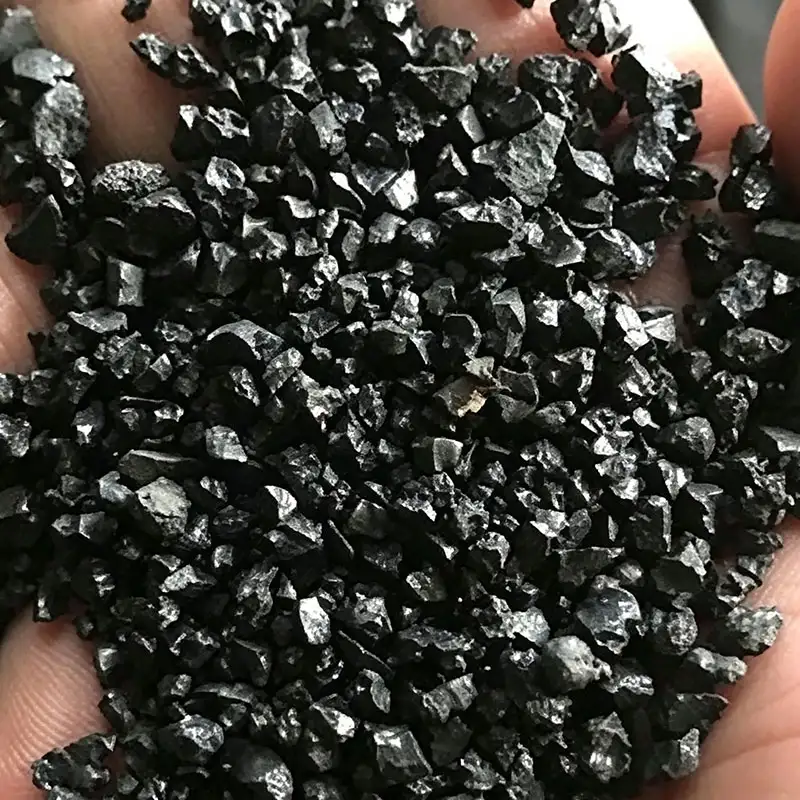

Quá trình sản xuất bắt đầu bằng việc bắn thép cacbon cao, được nghiền thành các hạt góc cạnh. Vật liệu nghiền sau đó được sàng lọc thành các loại kích thước và được ủ để đạt được sự cân bằng về độ cứng và độ dẻo dai mong muốn. Quá trình này tạo ra các hạt có nhiều cạnh cắt duy trì tính hung hãn của chúng trong các tác động lặp đi lặp lại.

Mỗi lô sản xuất đều được kiểm tra thành phần hóa học, độ cứng, phân bố kích thước hạt và cấu trúc vi mô trước khi xuất xưởng. Phương pháp thử nghiệm tuân theo các tiêu chuẩn GB/T và SAE hiện hành.

Thông số kỹ thuật

Thành phần hóa học

Giá trị là điển hình cho mỗi lớp. Kết quả thực tế được xác nhận bằng máy quang phổ trên từng lô sản xuất.

Độ cứng và tính chất vật lý

Độ cứng được đo bằng máy đo độ cứng Rockwell trên các mẫu được gắn. Cấp GP được thiết kế cho mục đích làm sạch thông thường, GL dành cho yêu cầu về độ cứng trung bình và GH dành cho tác động cắt tối đa trên các chất bẩn rất cứng hoặc dày.

Phân bố kích thước hạt

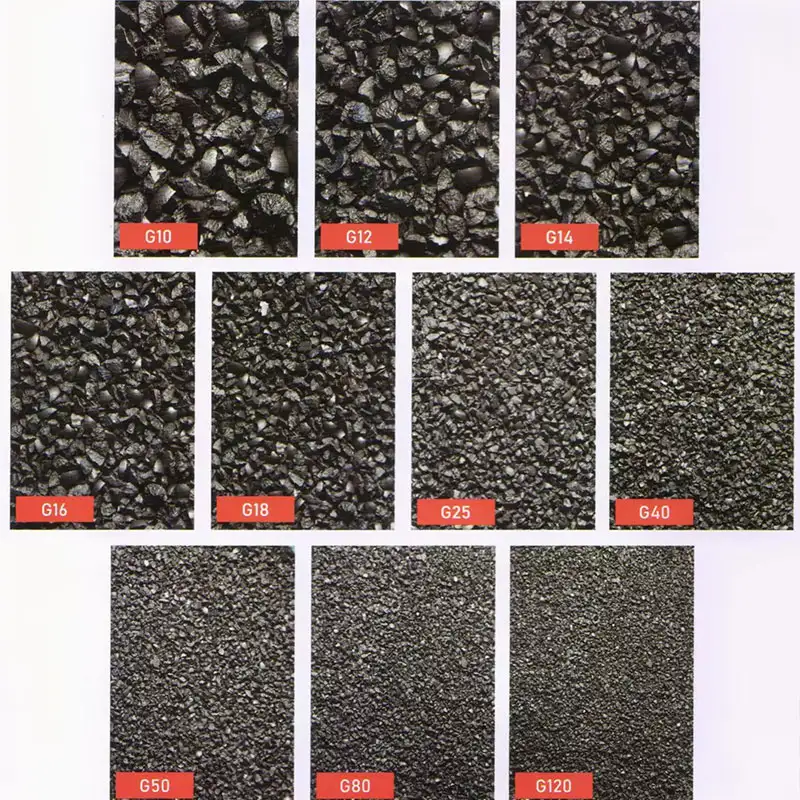

Grit thép cacbon cao có nhiều kích cỡ hạt khác nhau. Bảng dưới đây thể hiện phân tích sàng điển hình cho các cấp độ hạt thép SG, với các ký hiệu SAE tương ứng. Xin lưu ý rằng ký hiệu SG và SAE không phải lúc nào cũng có thể hoán đổi trực tiếp giữa các nhà cung cấp. Chúng tôi khuyên bạn nên xác nhận phân bố kích thước hạt cần thiết trước khi đặt hàng.

Kích thước tùy chỉnh ngoài phạm vi này có thể được cung cấp theo yêu cầu.

Đặc tính hiệu suất

• Hành động cắt mạnh mẽ:Hình dạng góc cạnh với nhiều cạnh giúp loại bỏ rỉ sét dày, vảy cán và xỉ hàn một cách hiệu quả. Các cạnh cắt được duy trì qua các chu kỳ lặp đi lặp lại nhờ cấu trúc được tôi luyện.
• Tạo hồ sơ neo:Hạt thép tạo ra bề mặt đồng đều, góc cạnh giúp cải thiện độ bám dính của lớp phủ. Độ sâu của mẫu neo thu được phụ thuộc vào kích thước hạt và độ cứng.
• Tính linh hoạt lựa chọn lớp:Ba cấp độ cứng (GP, GL, GH) cho phép người dùng cân bằng tốc độ cắt với sự phân hủy hạt và tạo bụi. Cấp độ cứng cao hơn cắt nhanh hơn nhưng có thể có tỷ lệ gãy cao hơn một chút.
• Khả năng tương thích của thiết bị:Thích hợp cho cả máy nổ bánh xe và hệ thống phun khí. Kích thước và mật độ hạt cho phép chiếu và tái chế hiệu quả.

Ghi chú:Grit thép cacbon cao không được khuyên dùng cho kim loại tấm mỏng hoặc các bộ phận chính xác do tính chất cắt mạnh của nó. Nó có thể gây ra sự loại bỏ vật liệu quá mức hoặc cong vênh trên các phần mỏng.

Hướng dẫn chọn lớp

Việc lựa chọn giữa hạt thép GP, GL và GH phụ thuộc vào độ cứng của phôi, loại chất gây ô nhiễm và hình dạng bề mặt cần thiết.

Đối với hầu hết các ứng dụng kết cấu thép yêu cầu độ sạch Sa 2.5, GP hoặc GL là đủ. GH được dành riêng cho các điều kiện khắc nghiệt khi thời gian là rất quan trọng và chất nền có thể chịu được việc xử lý tích cực.

Phạm vi ứng dụng

Grit thép cacbon cao được sử dụng rộng rãi trong việc chuẩn bị bề mặt công nghiệp nặng. Các ứng dụng điển hình bao gồm:

• Tiền xử lý chống ăn mòn nặng cho kết cấu thép trước khi phủ
• Nổ mìn thân tàu và boong tàu để loại bỏ rỉ sét và lớp sơn cũ
• Làm sạch các vật đúc và rèn để loại bỏ cát và cặn
• Dự án cải tạo cầu và bể chứa
• Tẩy cặn máy móc xây dựng và loại bỏ xỉ hàn
• Tạo bề mặt chống trượt trên tấm thép

Không phù hợp với kim loại tấm mỏng (thường dưới 3 mm) hoặc các bộ phận yêu cầu dung sai kích thước chính xác.

Đảm bảo chất lượng và bằng chứng

Haishan duy trì một phòng thí nghiệm kiểm soát chất lượng chuyên dụng được trang bị máy quang phổ đọc trực tiếp, máy đo độ cứng Rockwell, kính hiển vi luyện kim và thiết bị phân tích sàng. Mỗi lô đều được kiểm tra thành phần hóa học, độ cứng, phân bố kích thước hạt và cấu trúc vi mô. Báo cáo thử nghiệm và chứng chỉ được cung cấp theo yêu cầu, bao gồm:

• Giấy chứng nhận phân tích hóa học
• Báo cáo kiểm tra độ cứng
• Biểu đồ phân bố kích thước hạt
• Báo cáo cấu trúc kim loại
• Chứng chỉ ISO 9001:2015

Chúng tôi đã cung cấp hạt thép cho khách hàng tại hơn 50 quốc gia và duy trì khả năng truy xuất nguồn gốc từ nguyên liệu thô đến lô hàng cuối cùng.



Bao bì và hậu cần

Bao bì tiêu chuẩn là túi 25kg có lớp lót bên trong bằng PE chống ẩm và túi bên ngoài bằng vải dệt bằng polypropylen. Túi số lượng lớn 1.000kg trên pallet có sẵn cho các đơn đặt hàng lớn. Đối với các lô hàng xuất khẩu, pallet gỗ phải tuân thủ các yêu cầu hiện hành của ISPM 15. Đóng gói và ghi nhãn tùy chỉnh có thể được sắp xếp.

Chúng tôi duy trì kho hàng có kích thước phổ biến và có thể sắp xếp vận chuyển hàng hóa đường biển hoặc đường hàng không đến hầu hết các điểm đến.

Câu hỏi thường gặp

Sự khác biệt giữa hạt thép và hạt thép là gì?

Bắn thép có dạng hình cầu và hoạt động chủ yếu bằng va chạm, trong khi hạt thép có góc cạnh và cắt và làm xước bề mặt. Grit có tác dụng mạnh hơn trong việc loại bỏ rỉ sét và cặn nặng, đồng thời tạo ra biên dạng neo sâu hơn. Bắn thường được sử dụng để mài nhẵn và làm sạch nói chung ở những nơi mong muốn có bề mặt mịn hơn.

Hạt thép ảnh hưởng đến độ nhám bề mặt như thế nào?

Các hạt góc cạnh tạo ra bề mặt nhám giúp cải thiện độ bám dính của lớp phủ. Độ sâu của biên dạng neo phụ thuộc vào kích thước hạt, độ cứng, áp suất nổ và khoảng cách chờ. Đối với thép kết cấu, biên dạng bề mặt thường đạt được từ 40–75 µm. Hồ sơ này phải phù hợp với yêu cầu hệ thống lớp phủ. Lưu ý rằng Sa 2.5 là tiêu chuẩn về độ sạch chứ không phải giá trị độ nhám. Cả hai phải được chỉ định riêng.

Tôi nên chọn độ cứng thép nào?

Để loại bỏ rỉ sét nói chung trên kết cấu thép, GP (42-50 HRC) thường là đủ và mang lại tuổi thọ cao nhất. GL (56-60 HRC) tốt hơn cho cặn nặng hơn và làm sạch nhanh hơn. GH (60-66 HRC) dành cho các chất gây ô nhiễm rất cứng hoặc dày nhưng sẽ phân hủy nhanh hơn. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn chọn loại phù hợp dựa trên phôi và yêu cầu cụ thể của bạn.

Hạt thép có thể được tái chế bao nhiêu lần?

Tuổi thọ tái chế phụ thuộc vào cấp độ, áp suất nổ và độ cứng của phôi. Trong một máy phun bánh xe được bảo trì đúng cách, Grit thép cacbon cao thường có thể được tái chế nhiều lần. Hỗn hợp gia công sẽ dần bị vỡ và trở nên tròn, làm giảm hiệu quả cắt. Nên theo dõi hỗn hợp và thêm hạt sạn mới nếu cần để duy trì cấu hình và tốc độ làm sạch mong muốn.

Hạt thép có thể được sử dụng trên bề mặt thép không gỉ?

Không, hạt thép được làm từ thép carbon và sẽ để lại cặn sắt trên thép không gỉ, gây ô nhiễm rỉ sét. Đối với các ứng dụng bằng thép không gỉ, sử dụng thép cắt dây thép không gỉ hoặc hạt thép không gỉ. Chúng tôi cung cấp cả hai loại sản phẩm.

Bạn cung cấp những tài liệu gì với mỗi lô hàng?

Mỗi lô hàng đều có giấy chứng nhận chất lượng thể hiện thành phần hóa học, độ cứng và phân bổ kích thước hạt. Báo cáo thử nghiệm bổ sung và chứng chỉ ISO có thể được cung cấp theo yêu cầu.
